MODE D'EMPLOI CAPTEURS SOLAIRES FK260 ELM LEBLANC

Notice technique et d'installation

Système leblanc solaire

Capeurs FK210 et FK260

Table des matieres

Sécurité 3

Recommendations generales 3

Partie1:Montage sur toiture 5

Conseils de montage 6

Materiels et outils 7

Montage 8

Montage parallele sur toiture 10

Materials et outils 11

Montage 12

Partie2:Montageintegreentoiture 14

Conseils de montage 15

Materiels et outils 17

Montage 19

Partie3:Montage en terrasse 25

Conseils de montage 26

Materiels et outils 27

Montage 28

31

CONSEILS DE SECURITE:

L'utilisation d'une échelle peut se révêler dangereuse, si celle si s'enforce, glisse ou se renverse.

Dans le cas de conducteurs sous tension, de cables électriques qui risquent d'être bouge, ne travailler que:

• Si la mise sous tension a été faite et sécurisée pour la durée des travaux.
• Si les conducteurs sous tension ont été protégés en étant recouvert.
• En respectant les distances de sécurité.

Rayon de sécurité 1m pour... 1000 volts de tension
3m pour.... 1000 à 11 000 volts de tension
4m pour.... 11 000 à 22 000 volts de tension
5m pour.... 22 000 à 38 000 volts de tension

5m pour une tension méconnue.

Le fabricant s'engage part la presente à récapuerer les produits et leurs composants portant les symboles environnementaux et à faire des démarches pour leur revalorisation (retraitemment des déchets)

Seul le liquide caloporteur préconse doit être utilisé.

Les harnais de sécurité doivent être fixés sur le haut du corps. Le point de support sera fixé sur un point de la construction ou de l'échafaudage capable de supporter la charge.

Ne pas utiliser d'échelle endomagée. Par exemple avec des barreaux cassés d'une échelle en bois. Des échelles métalliques embouties ou trouées, barreaux cassés, montants et barreaux d'une échelle en bois rafistolés.

Positionner l'échelle de manière sûr. Avec un angle ajustat (de 68^ - 75^ ), elle ne doit pas pouvoir se renverser, glisser, s'enforcer. Par exemple avec des pieds plus larges avec un revêtement adapté, pour une meilleur assise au sol. Àsi né que des accroches de sécurité.

Ne poser l'échelle que contre une paroi sûr. Sécurisé les extrémites de l'échelle lors de son transport.

Rentrer en contact avec un apparéil sous tension ou des cables électriques peut se révêler mortel.

Dans le cas de l'utilisation d'une perceuse, porter des lunettes de protection!

Porter des chaussures de sécurité lors du montage!

Porter des gants anti-coupure lors du montage!.

Porter le casque!.

Travaux sur la toiture

Protection anti-chutes lors du montage sur le toit :

Monter un échafaudage de couvreur ou autre dispositif de sécurité avant le début des travaux!.

Travaux de couverture, respecter les directives suivantes :

• DTU 40.11 NF P32-201-1 : Couverture en ardoises - Cahier des charges et NF P32-201-2 - Partie 2 : Cahier des clauses spéciales
• DTU 40.14 NF P39-201-1 (juin 1991, mai 1993, janvier 2001): Couverture en bardeaux bitumés - Partie 1: Cahier des clauses techniques et NF P39-201-2 Cahier des clauses spéciales
• DTU 40.21 NF P31-202-1 (octobre 1997, septembre 2001) : Couvertures en tuiles de terre cuite à emboitement ou à glissement à relief - Partie 1 : Cahier des clauses techniques et NF P31-202-2 Partie 2 : Cahier des clauses spéciales
• DTU 40.22 NF P31-201-1 (mai 1993, décembre 1996, janvier 1999, septembre 2001) : Couverture en tuiles canal de terre cuite - Partie 1 : Cahier des clauses techniques et NF P31-201-2 Cahier des clauses spéciales
• DTU 40.23 NF P31-204-1 (septembre 1996, septembre 2001) : Couverture en tuiles plates de terre cuite - Partie 1 : Cahier des clauses techniques et NF P31-204-2 Partie 2 : Cahier des clauses spéciales
• DTU 40.24 NF P31-207-1 (mai 1993, février 1999, juin 2001) : Couverture en tuiles en béton à glissement et à emboitement longitudinal - Partie 1 : Cahier des clauses techniques et NF P31-207-2 (mai 1993) Partie 2 : Cahier des clauses spéciales
• DTU 40.25 (DTU P31-206) (décembre 1984, mai 1985, juin 1997, avril 2000, décembre 2000): Couverture en tuiles plates en béton - Cahier des clauses techniques et Cahier des clauses spéciales
• DTU 40.32 (DTU P34-201) (avril 1967): Couverture en plaques ondulées métalliques - Cahier des charges et Cahier des clauses spéciales
• DTU 40.35 NF P34-205-1 (mai 1997) : Couverture en plaques nervurées issues de tôles d'acier revêtres - Partie 1 : Cahier des clauses techniques et NF P34-205-2 - Partie 2 : Cahier des clauses spéciales.

Equipement personnel de sécurité :

Utiliser un équipement personnel de sécurité clairement marqué..

Echelles :

• Dresser les échelles en respectant une inclinaison correcte (68^ - 75^) .
  Veiller a ce que les échelles ne puissant pas basculer, glisser ou s'enforcer (utiliser par exemple des pieds ou des appuis spéciaux ou des fixations).

Appuyer les échelles uniquement à un endroit solide. Sur la voie publique, entourer l'échelle d'un périmètre de sécurité.

Statique

La capacité du toit à supporter le poids des capteurs est à tester avant le montage des capteurs. Particulièrement ment l'état de la charpente sous la toiture pour permettre la fixation de vis nécessaire à la fixation des supports capteurs. Il est important de prendre en compte les conditions climatiques les pires.

Protection contre la foudre:

Les tubes de circulation du circuit solaire, (vert/jaune) doivent être reliés au profilé principal par un guide, tube cuivre d'un diamètre moyen de 16mm^2 CU (H07 VU voire R). Si un paratonnerre est nécessaire, les capteurs peuvent être intégrés à l'ensemble sinon la mise à la terre sera enterrée.

Toujours installé le cable destiné à la terre à l'extérieur. La Terre doit toujours être reliée parallètement au profilé principal, elle sera fixée à l'aide d'une conduite de même diamètre.

Raccords (écrou de raccordement)

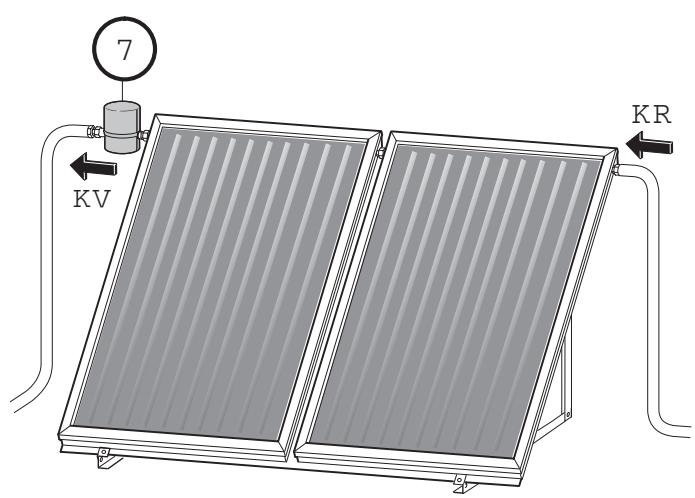

Selon les modèles, les capteurs sont à raccorder entre eux et aux entrées/sorties avec le circuit principal à l'aide de raccords écrou mâle/femelle. Si on n'utilise pas de flexible pour le raccordement, il faut prendre des dispositions pour permettre la dilatation des matériaux afin d'assurer l'étanchéité des raccords. Dans ce cas, seuls 6 capteurs pourront être raccordés en série. Pour des surfaces de capteurs plus importantes, des éléments permettant la dilatation, coudes, ...etc seront nécessaire.

Important: Attention au bon positionnement des joints. Lors du raccordement utiliser une seconde pince, voir une clef pour maintainir le raccord côté capteur et éviter devriller les collecteurs et abîmer l'absorbeur lors du vissage.

Généralités

Les trous d'aération du capteur ne doivent pas être bouchés lors du montage. Les raccords simples comme les trous d'aération sont à protéger des salissures et poussières.

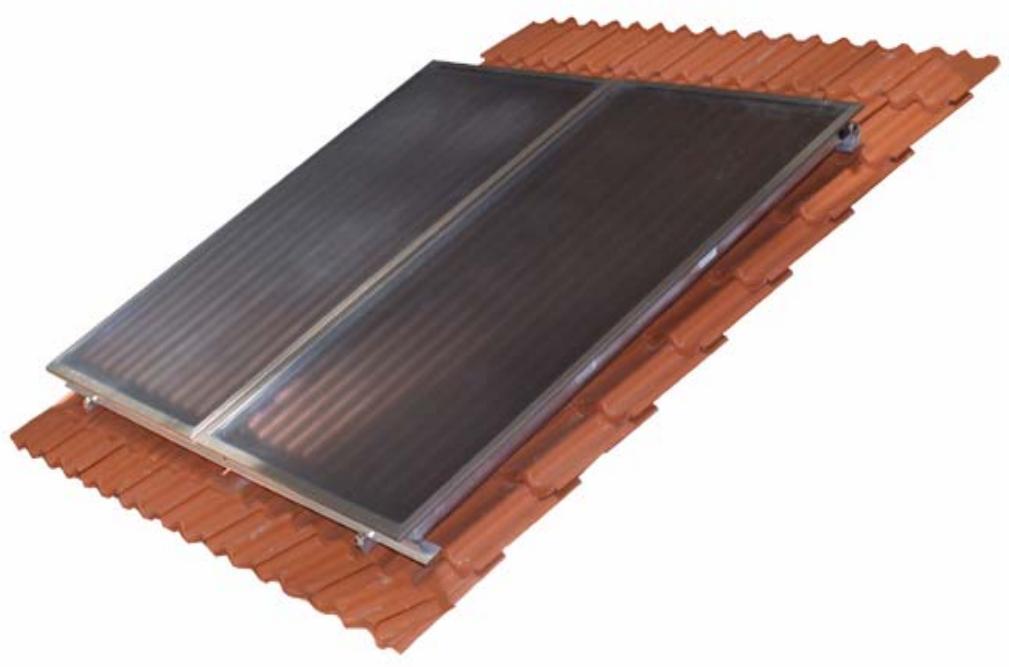

Raccordement des profilés supports

Dans le cas de la fixation de plusieurs profilés ensembles, ceux-ci doivent'être raccordés aux autres par un kit de raccordement en haut et en bas.

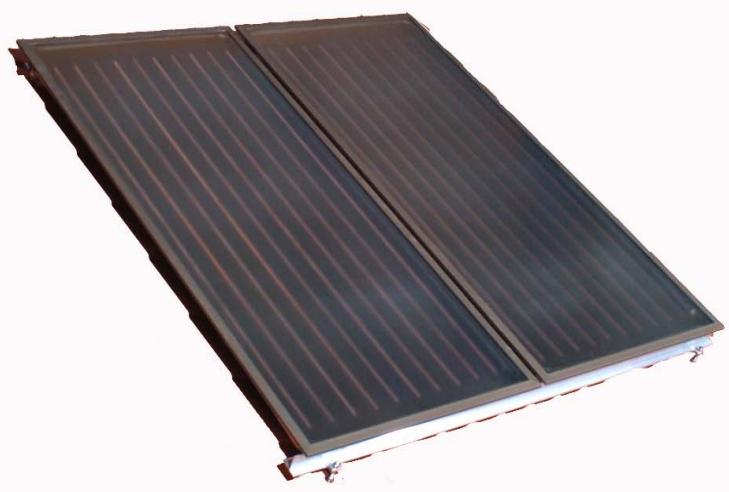

Sur toiture, parallèle
Partie 1:Montage sur toiture

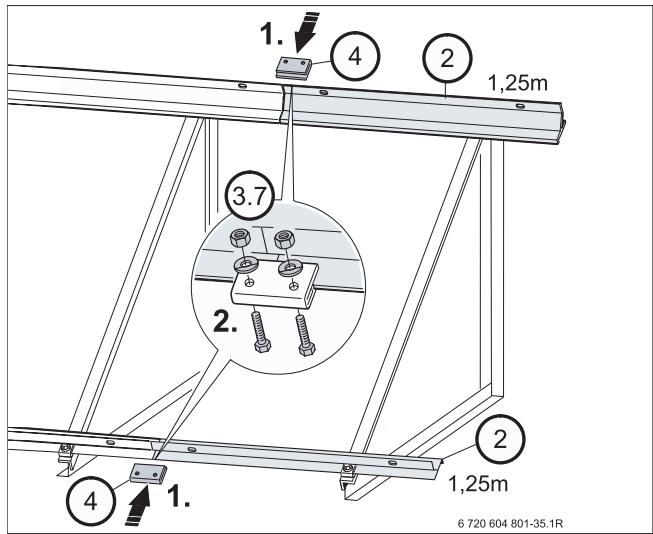

Conseils d'installation pour des toits plats et peu inclinés.

D'une manière générale, il est recommendé d'utiliser le kit de montage en profilé aluminium livre. Pour la fixation de ce kit d'installation sur bathtub ou sur le sol, il existe plusieurs possibilités dont les plus importantes sont rapidement décrites ci-après.

1. Montage sur structure existante (bois ou béton)

La capacité de supporter la structure existante est à faire contrôle sur site. La fixation des capteurs se fait à l'aide des U de fixation livrés. Pour garantir l'étanchéité de la toiture aux emplacements des U de fixation, consulter un couvreur.

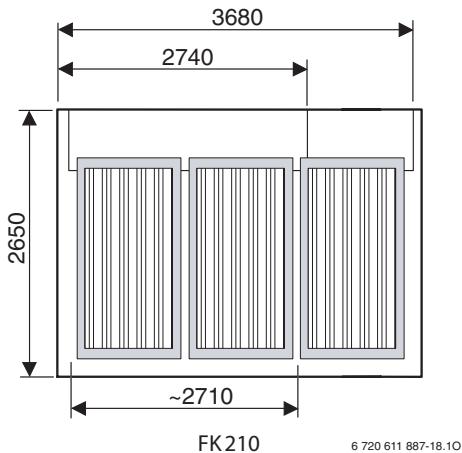

Inclinaison des capteurs

Les capteurs sont faits pour etre inclines d'un minimum de 15^ jusqu'a 75^ maximum.

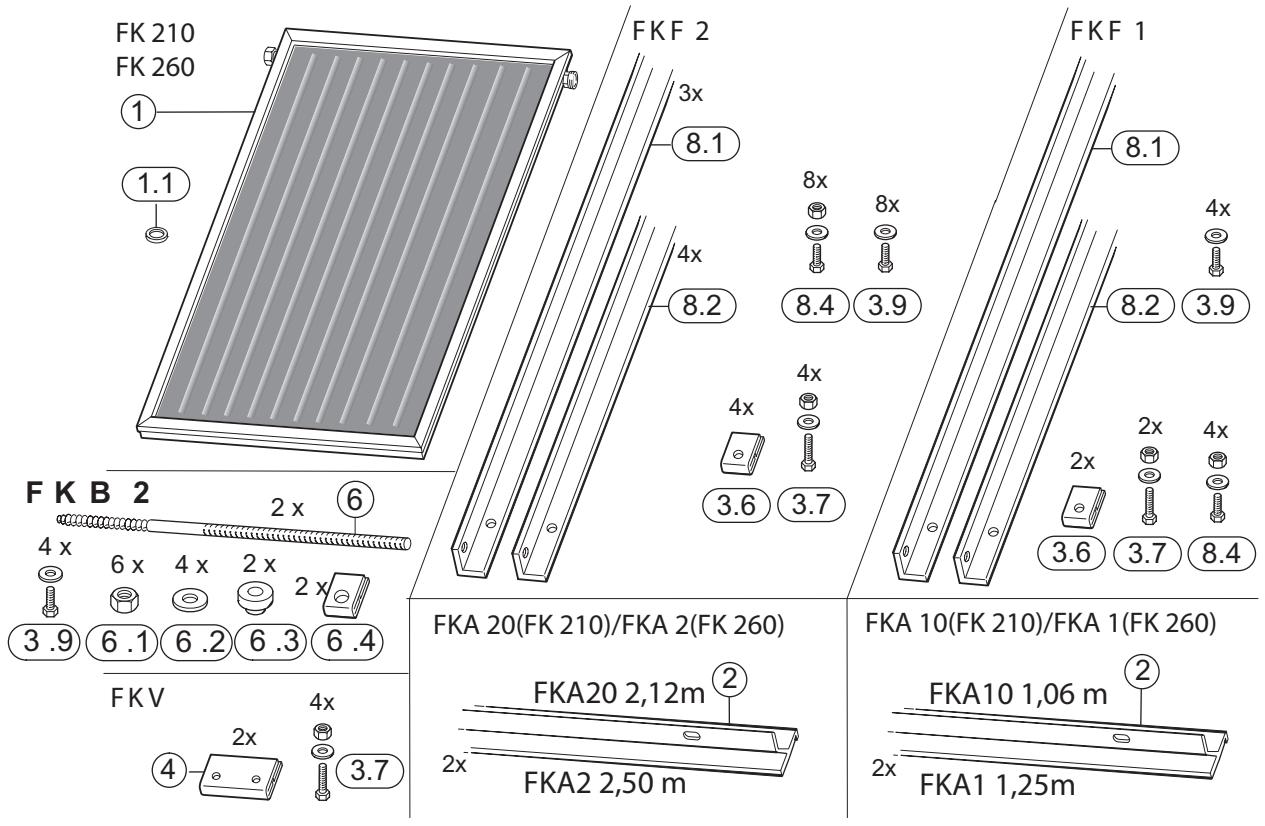

Matériel :

S de fixation sur toiture

Console avec vis (6*60)

Vis à pan, zingué, autobloquante, écrou 6 pans

Cornière de positionnement

U de fixation 9mm

Vis 6 pans (M8*30), rondelle et écrou

Cornière support

Pèce raccord 150mm

Outils:

Perceuse / visseuse

Clefs (13 & 19)

Metre

Meule (utiliser une meule adaptée)

Marteau

Clefs plates(27 & 36), pince pour rac-cord capteurs

1a:

1c:

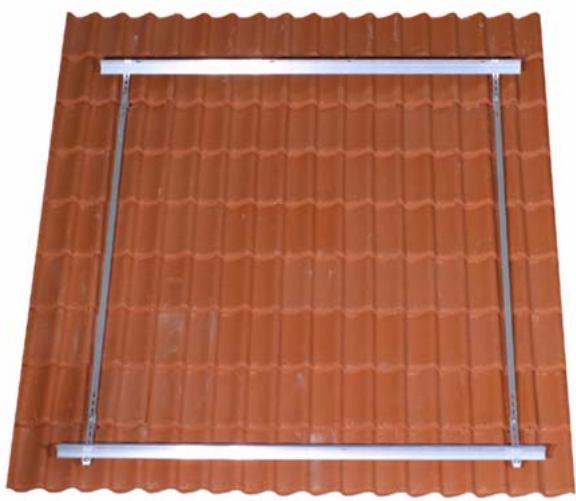

Tâche - Positionnement des S de fixation sur toiture:

• 1a: Les S seront fixés à l'avance sur les consoles à l'aide de la vis. Aidez-vous de la rainure. Pour définir à chaque hauteur sera fixé le S
• 1b: Enlever la tuile

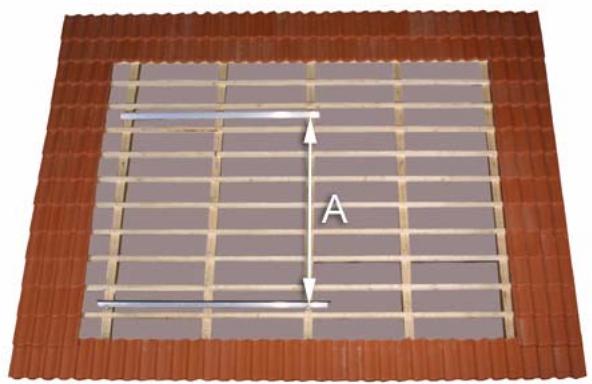

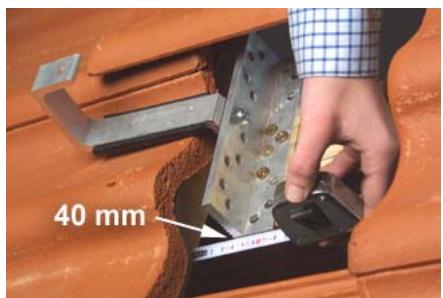

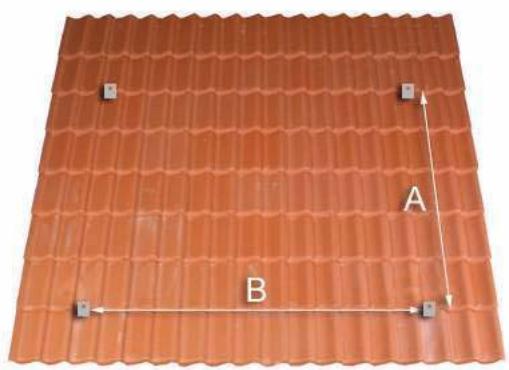

• 1c: On vissera la console sur le chevron (distances A & B, voir en bas) Garder un espace de 40 mm sous la latte horizontale du bas

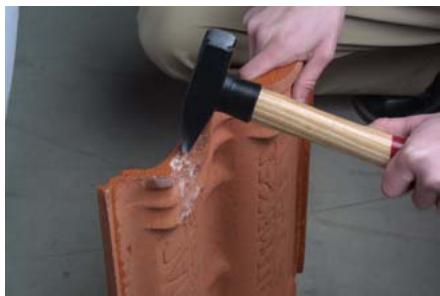

• 1d: Avant de remettre la tuile, la tailler à l'aide d'un marteau, voir d'une meule de façon à ce qu'elle se remette bien en place.

1b:

1d:

Tableau 1: Distance A - FK210 et FK260

Type	Distance A
FK210	32 - 183 cm
FK260	134 - 184 cm

La distance B ce définì en fonction du nombre de chevron.

Generalement:

Par FK210 et FK260 - Une entreprises

2a:

2b:

Tâche 2 - Montage de la cornière de support:

• 2a: Les U de fixation seront pre montés sur les cornières de positionnement

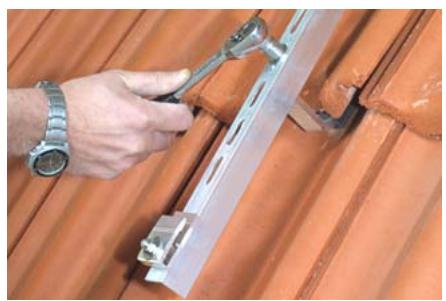

• 2b: Puis les cornières de positionnement seront montées sur les S de fixation, et

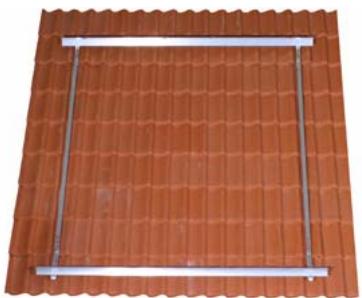

• 2c: Positionner les cornières de support dans les U de fixation, fixer l'ensemble.

2c:

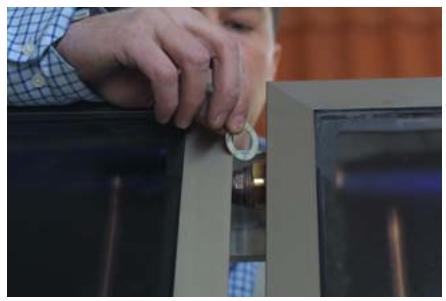

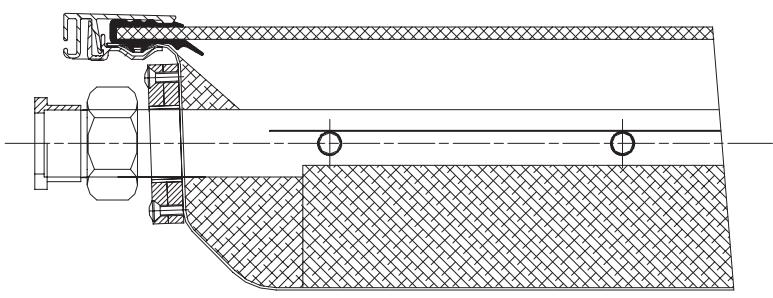

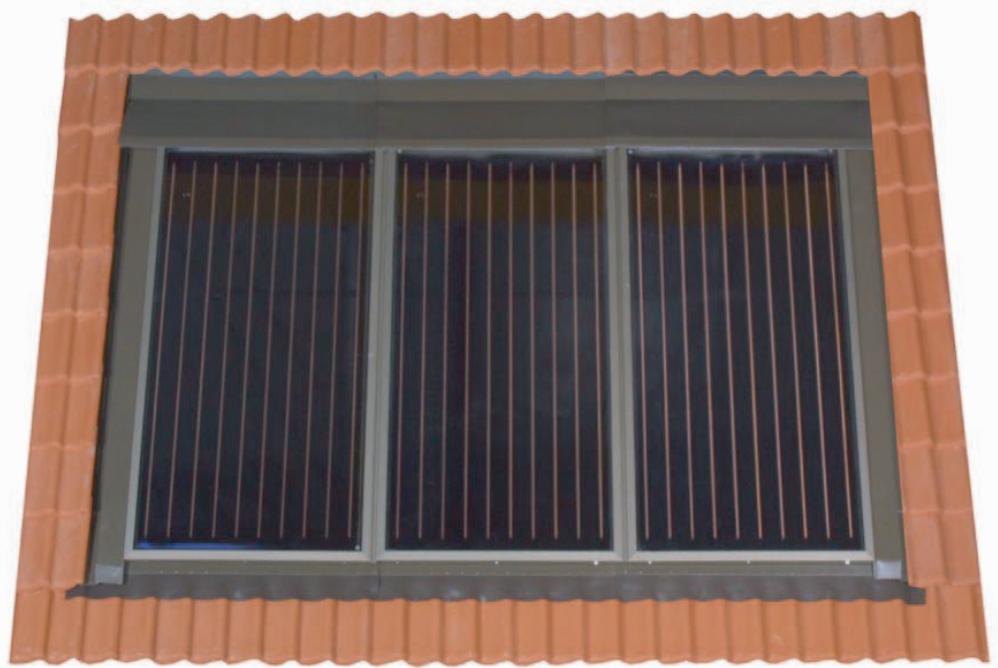

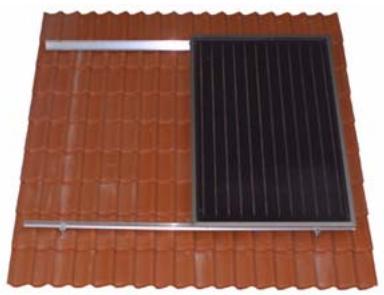

Tâche 3 - Fixation des capteurs:

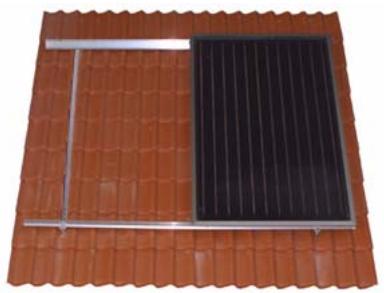

• 3a: les capteurs seront mis en place dans les corrières de support.

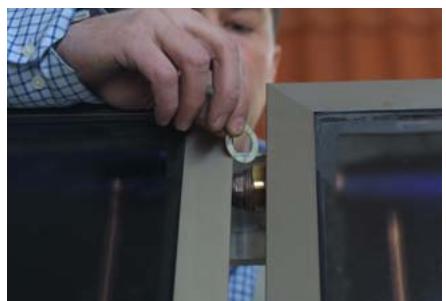

• 3b: Àprous avoir posé les joints, il seront raccordés ensemble, (voir conseil d'installation/raccordement.)

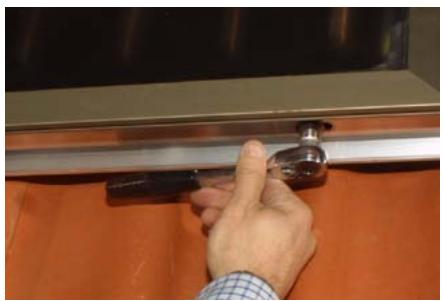

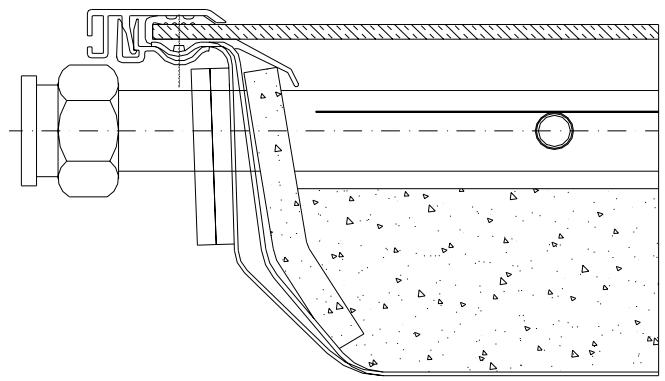

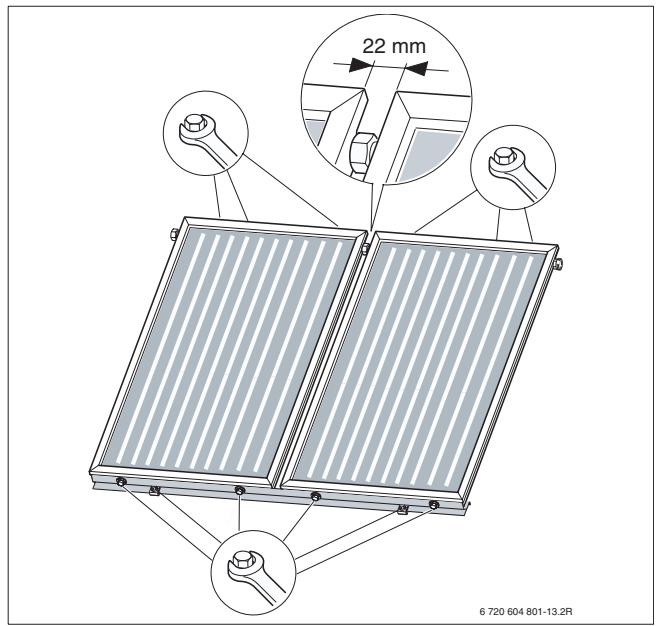

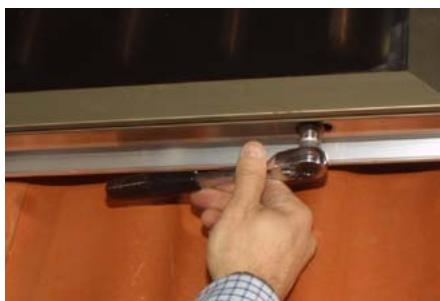

• 3c: Fixer, à l'aide de l'ensemble écrou à 6 pans et rondelle, le capteur et les cornières de support, troughs prévus à cette effet.

Conseils: on peut permettre un bon accès aux raccords, enSORTANT I'écrou femelle jusqu'à ce qu'il bute sur le collier du collecteur, ce avant d'installer le joint.

3a:

3b:

3c:

Notice de montage sur toiture

Montage parallèle avec Tige de fixation sur tôles uniquement !

(ne pas utiliser sur des tuiles)

Matériel:

Tige, écrous, rondelles et joints

Vis 6 pans (M8x30), rondeles

U de fixation DM13

Cornière de support.

Outils:

Perceuse / visseuse, mêche bois 8mm, mêche bêton 14mm

Clefs (13 & 19)

Metre

Meule pour les angles

Clefs plates (27 & 36), pince pour raccord capteurs

1a:

1c:

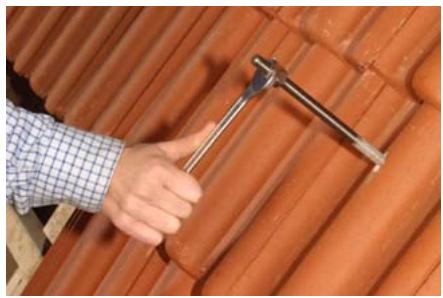

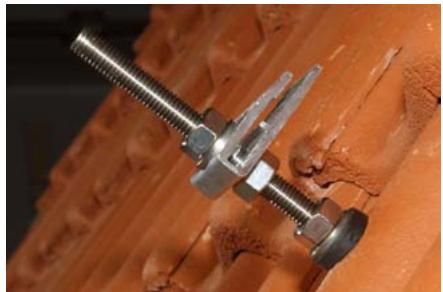

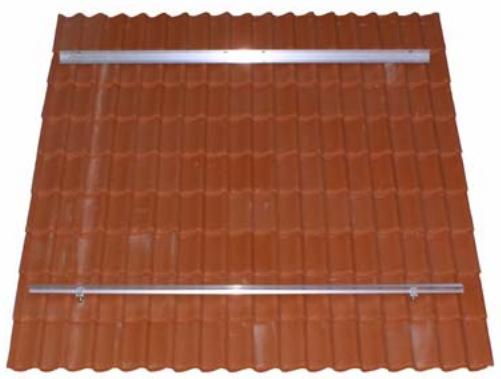

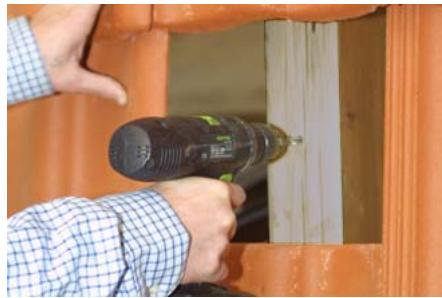

Tâche 1 - Fixer la tige de fixation:

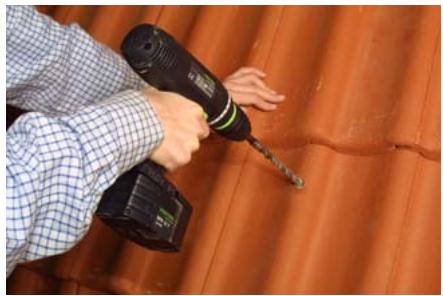

• 1a: Percer la tuile à l'endetroit ajustat à l'aide d'une mèche de 14mm (distance A et B, voir en bas)
• 1b: Enlever ensuite la tuile et pré percer le chevron au même niveau à l'aide d'une mèche de 8 mm.
• 1c: Réinstaller la tuile et visser la tige dans le chevron à travers la tuile.

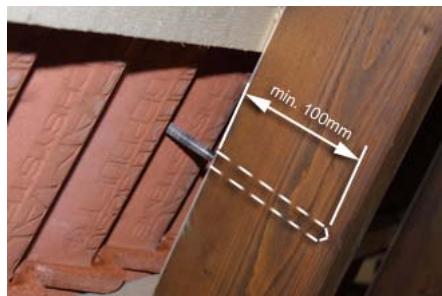

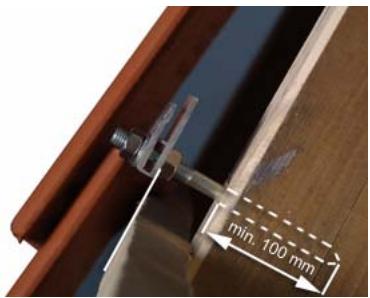

• 1d: 100 mm minimum doit être visse dans le chevron.

1b:

1d:

Tableau 1: Distance A - FK

Type	Distance A
FK210	202 cm
FK260	204 cm

La distance B ce définit en fonction du nombre de chevron.

Généralement: Par FK210 et FK260 - Une entreprise

2a:

2c:

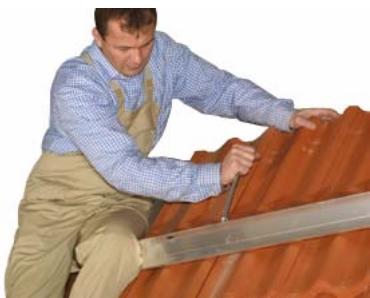

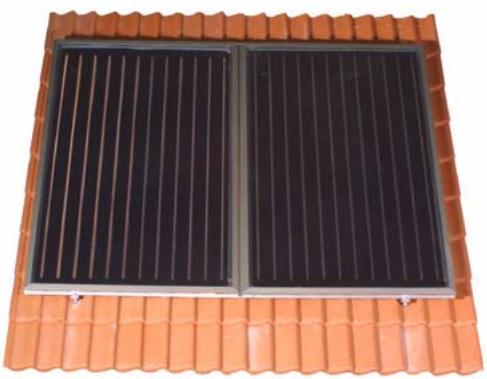

Tâche 2 - fixation de la cornière support:

• 2a: Fixer le joint caoutchouc et le U de fixation sur la tige.

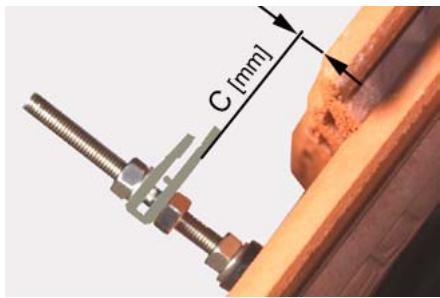

• 2b: S'assurer que les U de fixation sont à même distance C de l'extrémité de la tuile en haut et du U en bas. Doit être au minimum de 20mm et maximum de 30mm.

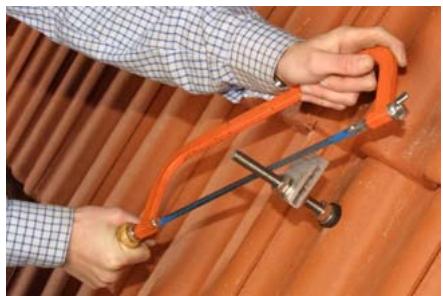

• 2c: Scier à la scie à métaux ou à la meule ce qui dépasse de la tige au dessus du U
• 2d: Fixer ensuite les barres de support dans les U de fixation.

2b:

2d:

Tâche 3 - Fixation des capteurs:

• 3a: les capteurs seront mis en place dans les corrières de support.
• 3b: Àprous avoir posé les joints, ils seront raccordés ensembles, (voir conseil d'installation/raccordement.)
• 3c: Fixer, à l'aide de l'ensemble écrou à 6 pans et rondelle, le capteur et les cornières de support, troughs prévus à cette effet.

Conseils: on peut permettre un bon accès aux raccords, ensorting l'écrou femelle jusqu'à ce qu'il bute sur le collier du collecteur, ce avant d'insteller le joint.

3a:

3b:

3c:

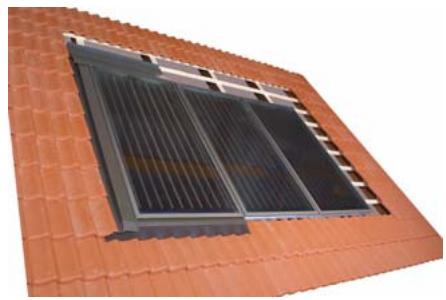

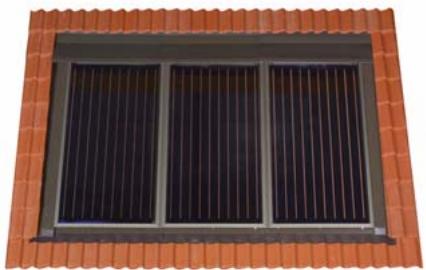

Partie 2: Montage intégré en toiture
Montage intégré en toiture

Condition de montage en toiture

-L'inclinaison du toit doit etre comprise entre 25^ et 65^
- Pour la couverture du toit, utiliser des tuiles ou pierres (non ajusté pour des toits plats, ex.: Ardoise, Tuile plate, moines, nonnes).
- Couverture du toit par dessus les tôles

Côté: 150 - 160 mm

Haut: 75 - 160 mm

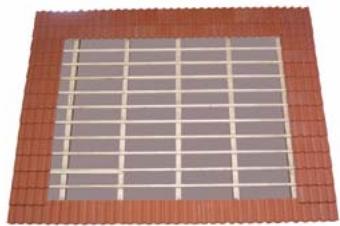

Inclinaison des capteurs

Les capteurs sont fait pour être inclinés d'un minimum de 25^ jusqu'à 65^ maximum.

Cornière support inférieure avec joint U de fixation DM13

Cornière support supérieure

angle cuivre pour montage toiture

Tige avec écrou et rondelle

Cache entre capteurs

Tôle avec protection mousse

Tôle avec rebord en bas

Tôle de côté avec mousse de protection

Agrafe tôle /bois

Vis tôle autoperçante avec rondelle étanche

Ecrou 6 pans (M8x30) avec rondelle

raccord pour cornière support

Perceuse avec mèche à bois DM 8mm, foret DM 3mm, croix

Clefs (SW13 & SW19)

Clefs (SW22 & SW30)

Marteau

Pince à pliures

Meule pour les angles

Metre

Visseuse écrou avec rallonge

1a:

1b:

1d:

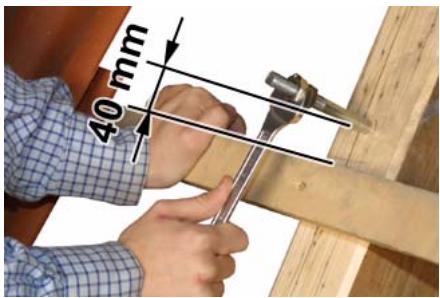

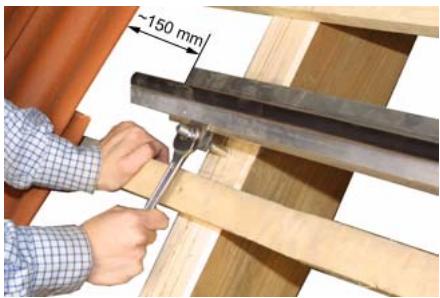

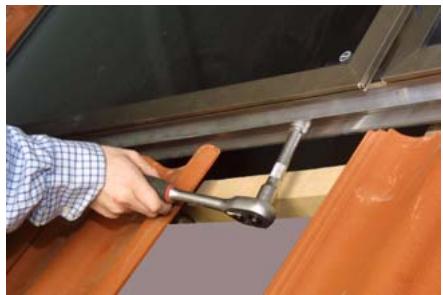

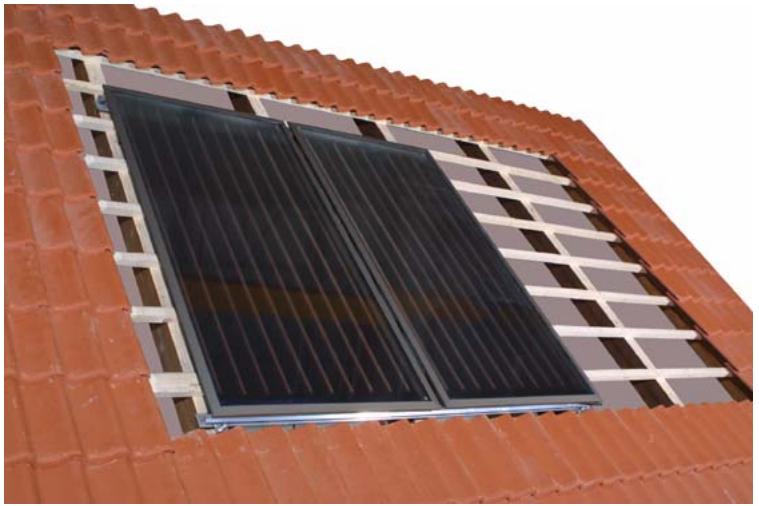

Tâche 1 - Fixation de la cornière support :

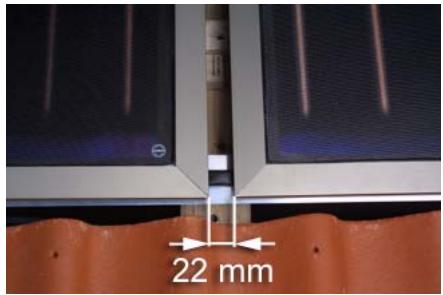

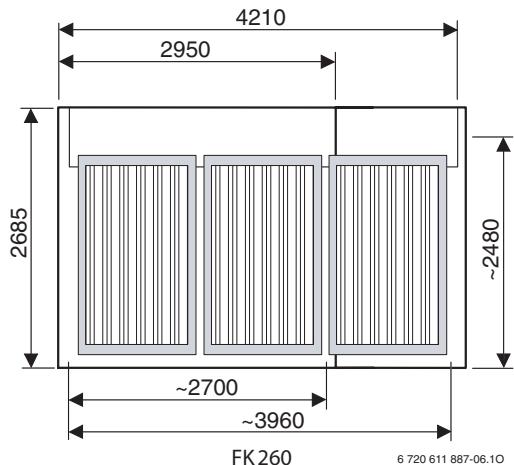

• 1a: Découvrir le toit (selon mesure 1d pour 2 capteurs et 1e pour chaque capteur supplémentaire).
• 1b: Préparer Les chevrons avec une mèche de 8 mm sur les points mesurés (mesure A = 203 cm pour le FK260 et 202 cm pour le FK210). Visser les tiges sur les chevrons (minimum de 100 mm). Ensuite fixer les U de fixation sur les tiges, point le plus bas des U à la même hauteur que le point le plus haut du chevron.
• 1c: Enfin, positionner et fixer les cornières support sur les U de fixation. Conseil: Découvrir le toit de 1260 mm pour le capteur FK260 et 1060 mm pour le capteur FK210.

1b:

1c:

1e:

2a:

2c:

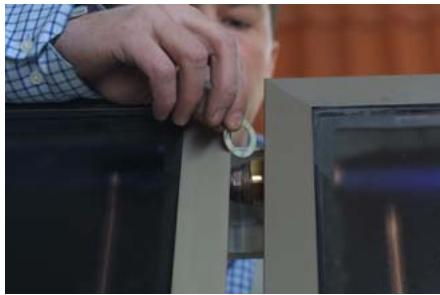

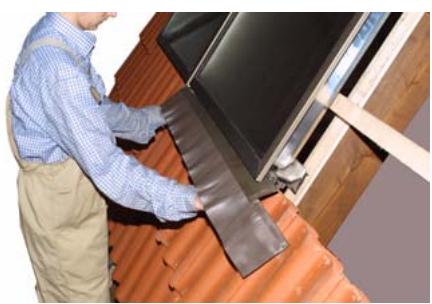

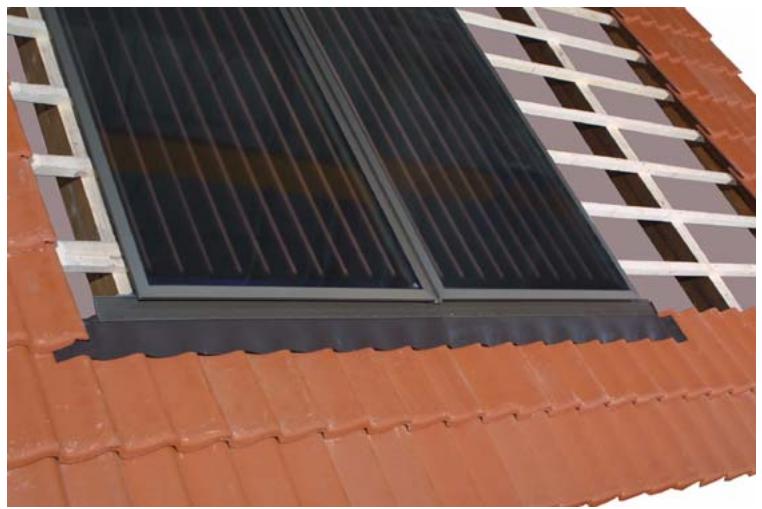

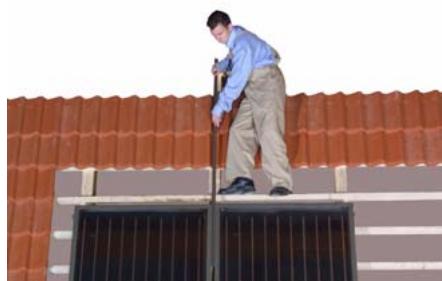

Tâche 2 - Fixation des capteurs:

• 2a: les capteurs seront mis en place dans les cornières de support (espace entre les capteurs de 22mm a respecter).
• 2b: Àprous avoir posé les joints, il seront raccordés ensembles, (voir conseil d'installation/raccordement).
• 2c: Ensuite glisser le liteau de jonction.
• 2d: Fixer, à l'aide de l'ensemble écrou à 6 pans et rondelle, le capteur et les cornières de support, trous prévus à cette effet.

2b:

2d:

3a:

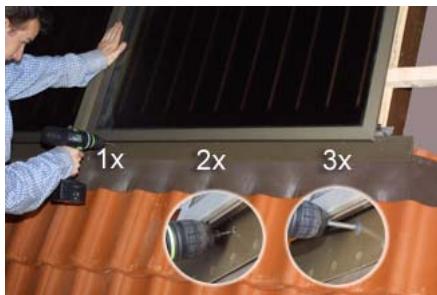

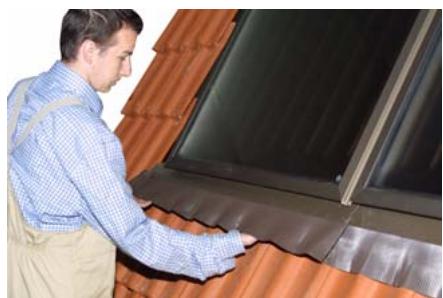

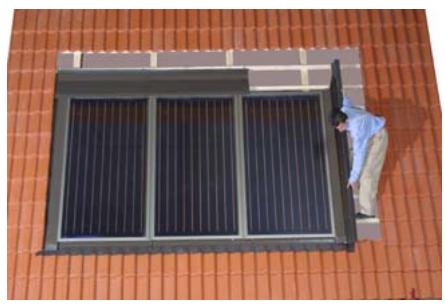

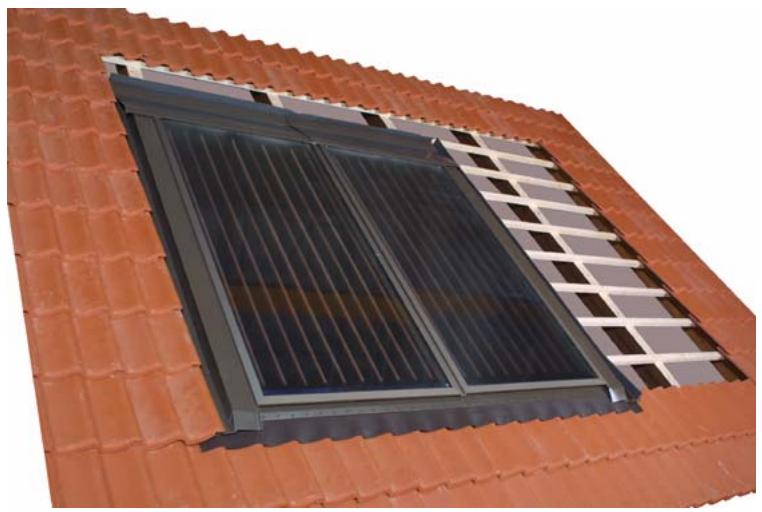

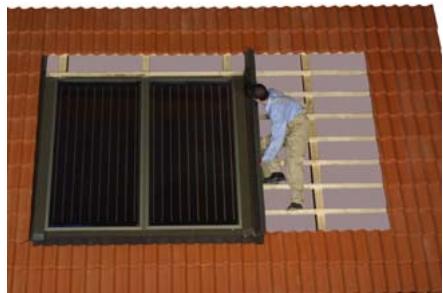

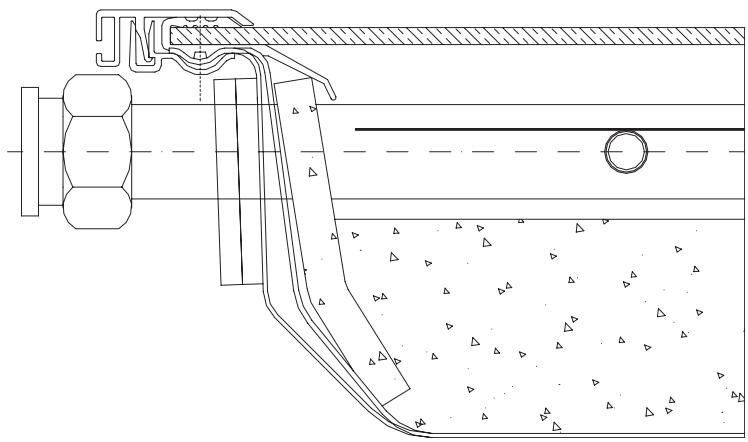

Tâche 3 - Fixation des tôles inférieures:

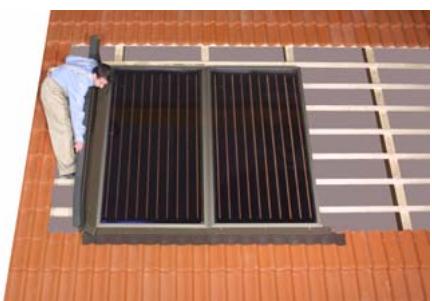

• 3a: Commencer à droite, accrocher les tôles inférieures dans le profilé des cornières supports prévus à cet effet.
• 3b: Prépercer les cornières supports (mèche 3mm) et fixer les tôles sur les cornières supports à l'aide des vis 6 pans (4,2x25) Conseils: Lors du montage en série de plusieurs capteurs, suivre les points 6, 7 et 8 dans un deuxième temps.

3b:

4a:

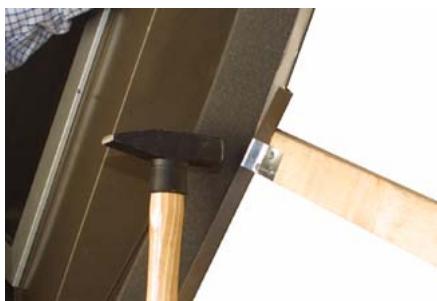

Tâche 4 - Fixation des tôles de côté:

• 4a: Les tôles de côté (gauche et droite) s'emboîtent dans les rainures prévues à cet effet au niveau du verre. Rabattre vers le bas et,
• 4b: A l'aide des agrafes bois, fixer aux lattes de la charpente.

Conseils: Pour ne pas avoir de problème avec la tôle de recouvrement, la préparer à l'aide d'une pince à plieuse.

4b:

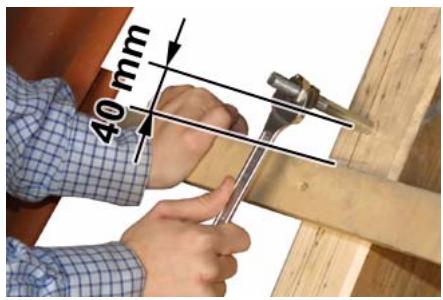

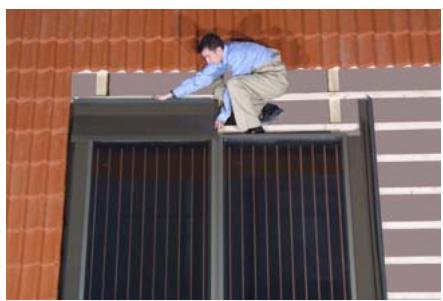

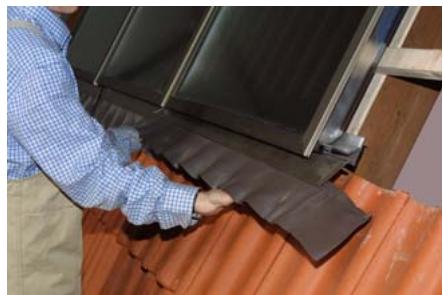

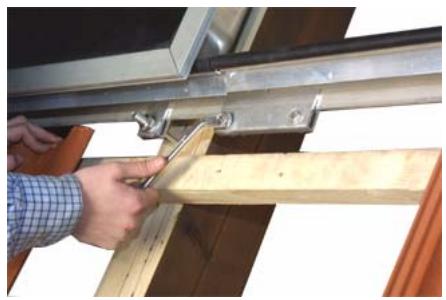

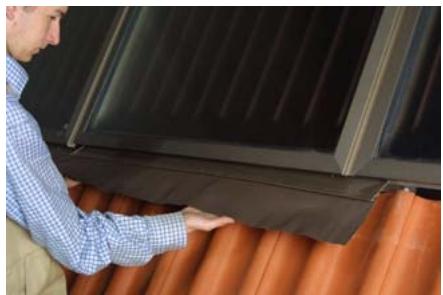

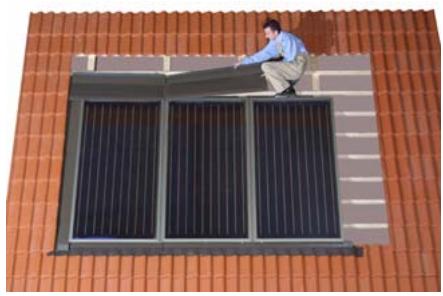

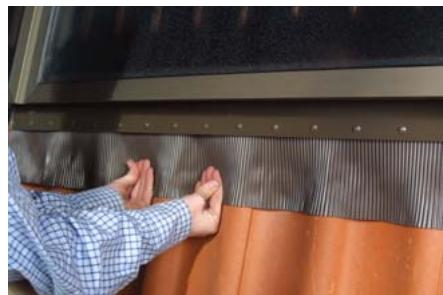

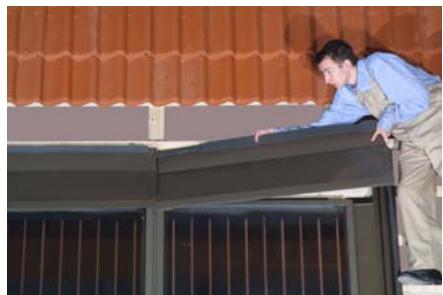

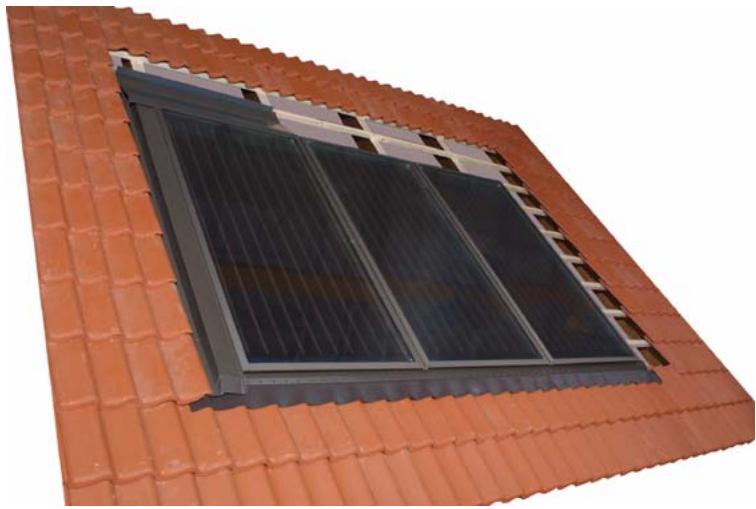

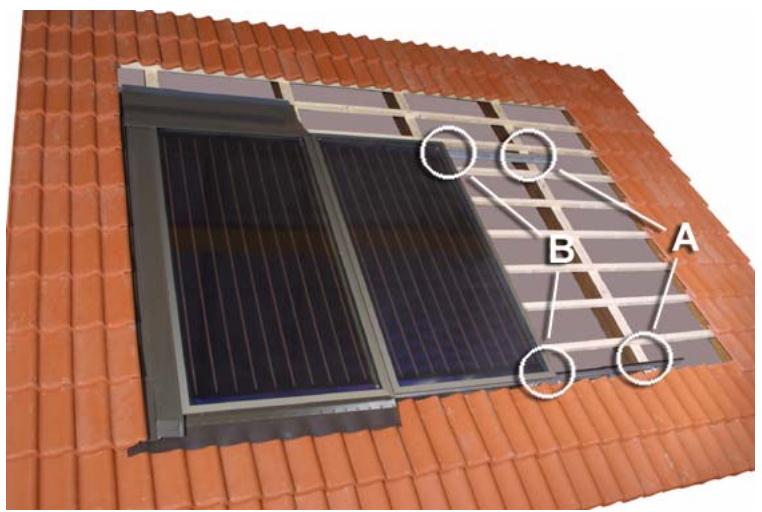

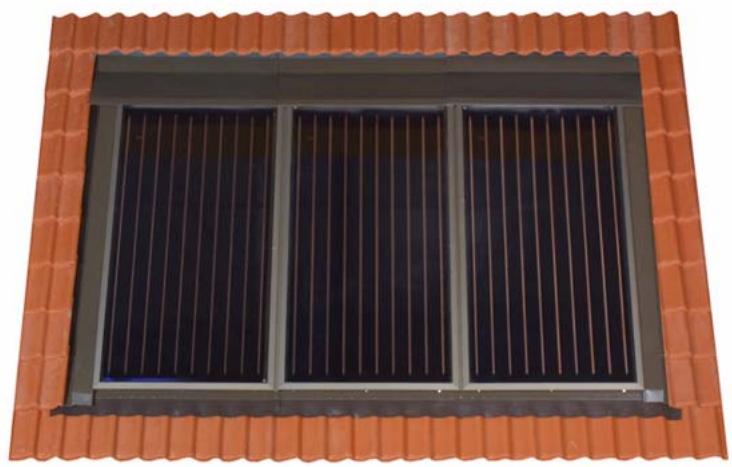

Tâche 5 - Fixation des tôles supérieures:

• 5a: Commencer à droite et suspendre les tôles dans les rainures sur les côtés. S'assurer que la rainure de la tôle, en bas de celle-ci est positionnée au dessus du verre de manière à complètement en recouvrir l'extrémité supérieure. Pour finir le haut de la tôle sera fixé sur les chevrons.

Conseils: Lors du montage de plusieurs capteurs en série, suivre le point 8.

5a:

Tâche 6 - Fixation d'un capteur supplémentaire:

• 6a: Décovrir le toit (1260 mm FK260 et 1060 mm FK210 pour chaque capteur supplémentaire), monté les tiges comme expliqué tâche 1 (voir A).
• 6b: Fixer les cornières supports sur les U de fixations (voir A) dans le secteur B raccorder les cornières supports du premier capteur avec les nouvelles à l'aide de U raccord en haut et en bas.
• 6c: Ensuite installer les capteurs supplémentaires et les raccorder ensembles. Les fixer sur les corrières supports. Vis (M8x30).

6a:

6b:

6c:

Tâche 7 - Fixation des tôles basses:

• 7a: Suspendre la tôles en bas au milieu dans la rainure de la barre de support inférieur. Fixer comme expliquer au point 3b.
• 7b: Ensuite installé la tôle en bas à droite, voir point 3a.
• 7c: Le rabat tôle sera lisser avec la main pour prendre la forme des tuiles.

7a:

7b:

7c:

Tâche 8 - Fixation des toles supérieures et de côté:

• 8a: Fixer la tôle en Haut au mileu
• 8b: Ensuite la tôle de côté droite (voir Tâche 4).

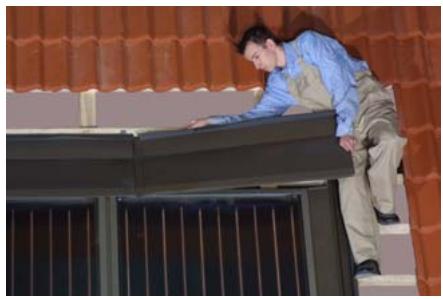

• 8c: Ensuite la tôle en haut à droite (voir tâche 5).

Conseils: Pour garantir l'étanchéité de l'ensemble des tôles, faire en sorte que les rainuures soient superposées les une sur les autres.

• 8d: Ensuite le toit est à nouveau couvert. Si nécessaire, meuler les tuiles pour permettre leur positionnement.

8a:

8b:

8c:

8d:

7181465266-40.1C

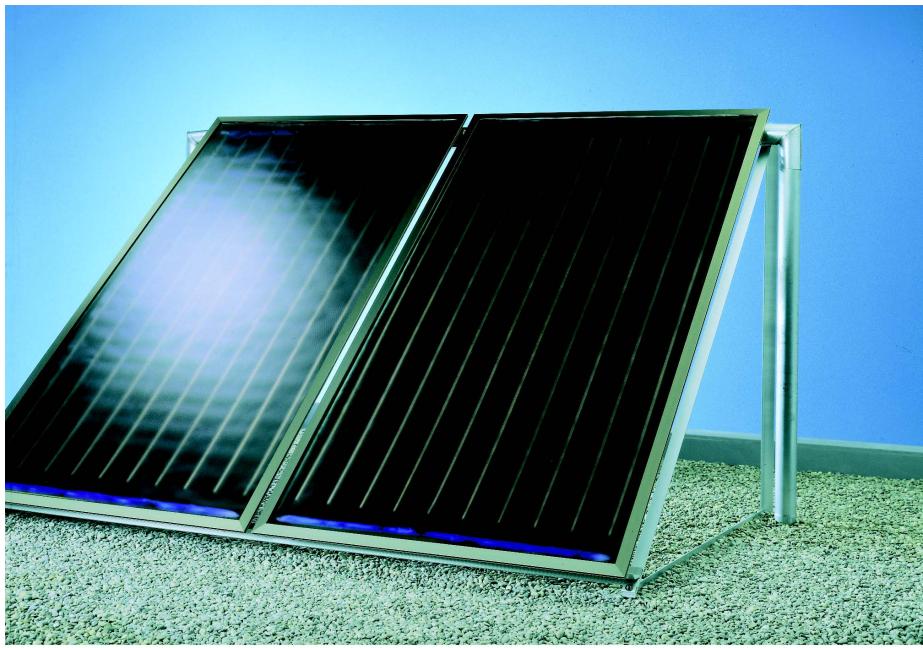

Montage en terrasse
Partie 3 : Montage en terrasse

Conseils d'installation pour des toits plats et peu inclinés.

D'une maniere générale, il est recommandé d'utiliser le kit de montage en profilé aluminium livre. Pour la fixation de ce kit d'installation sur bâtiment ou sur le sol, il existe plusieurs possibilités dont les plus importantes sont rapidement décrites ci-après.

1. Montage sur structure existante (bois ou profilé acier):

La capacité de la structure existante à supporter le poids est à faire contrôle sur place. La fixation des capteurs se fait

avec l'habituelle visserie/cheville FKB2 de connexion et ancre de collage, etc.. Pour des surfaces de capteurs plus importantes, il est souvent plus simple de fixer les capteurs sur une structure indépendante en profil acier. Ces structures ainsi que leur mode de fixation sur chantier sont à contrôle par le maître d'oeuvre selon les règles d'utilage sur site.

2. Montage à l'aide de bloques de béton et de câbles:

Ce type de montage permet de ne pas performer le toit. Les capteurs sont montés sur des plots en béton. Pour réduire le frottement entre les plots de béton et le toit, comme pour éviter de dommager la toiture, utiliser un revêtement

plastique à installer entre les plots et la toiture. Pour que l'ensemble résiste au vent, des cables d'un diamètre minimum de 5mm en moyenne (résistance minimum 1450N/mm²) sont nécessaire. Les points d'encrage sur le toit et sur les plots de béton sont à définir sur site par le maitre d'oeuvre.

Matériel :

1. capteur
   1.1 joint plat
   2 cornière support
   3.1 console de support
   3.2 vis bois cruciforme
   3.3 S de fixation sur chevron
   3.4 vis 6 pans verrou
   3.5 cornière verticale
   3.6 U de fixation

3.7 vis à tête hexagonale avec rondelle (pour U de fixation)
3.8 vis 6 pans verrou
3.9 vis à tête hexagonale
4 piece de raccord
5 flexible avec écrou libre
5.1 joint plat
5.2 flexible avec écrou libre à filetagme malé
6 tirefond

6.1 ecrou
6.2 rondelle
6.3 joint caoutchouc
6.4 U de fixation
7 dégazeur
7.1 joint plat
8.1 support profile
8.2 traverse diagonale
8.4 vis à tête hexagnole avec rondelle et écrou

Outils:

Perceuse / visseuse, mèche bois 8mm, mèche béton 14mm

Clefs plates (13 & 19)

Metre

Scie, Meule pour les angles

Clefs plates (27 & 36), pince pour raccord capteurs

Rinçage et replissage :

Pour des raisons de sécurité, le replissage s'effectue seulement lorsqu'il n'y a pas de rayonnement solaire ou bien, en ayant pris soins de couvrir les capteurs.

Dans les régions à risque de gel, il est nécessaire d'utiliser un mélange eau-antigel concentré à 40%

Seule le liquide caloporteur préconse doit être utilisé.

Il est possible qu'une fois remplis, les capteurs ne puissant plus être complètement vidangés, c'est pourquoit il est imperatif dans les régions à risque de gel de n'utiliser que ce mélange également pour les tests de pression et de fonctionnement.

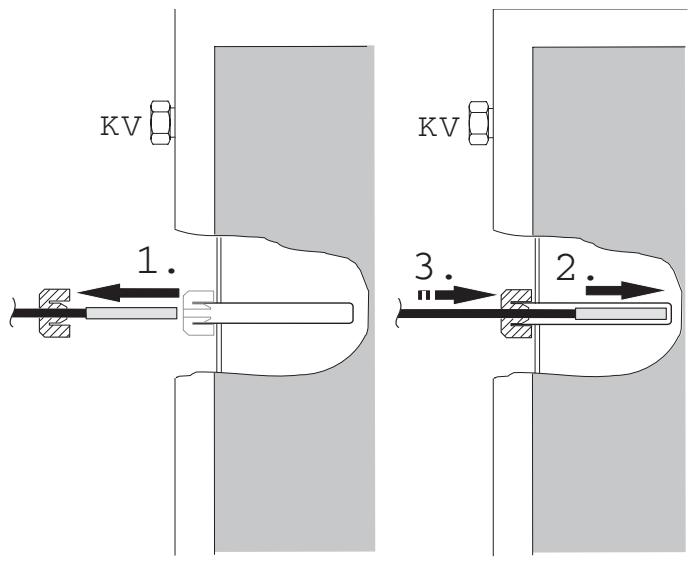

Installation de la sonde :

La sonde de température est à installer dans le doigt de gant placé sur le côte du dernier capteur avant le raccordement à la sortie chaude. Pour optimiser le contact entre la sonde et le doigt de gant, enduire d'une pâté conductrice de chaleur. Seules les sondes ayant une résistance à la température (jusqu'à 250^ ) peuvent être installées (Éléments de sondes, pâtes de contact, cables, matériel étanche, isolant).

Pression de fonctionnement :

La pression maximale de fonctionnement est de 10 bars.

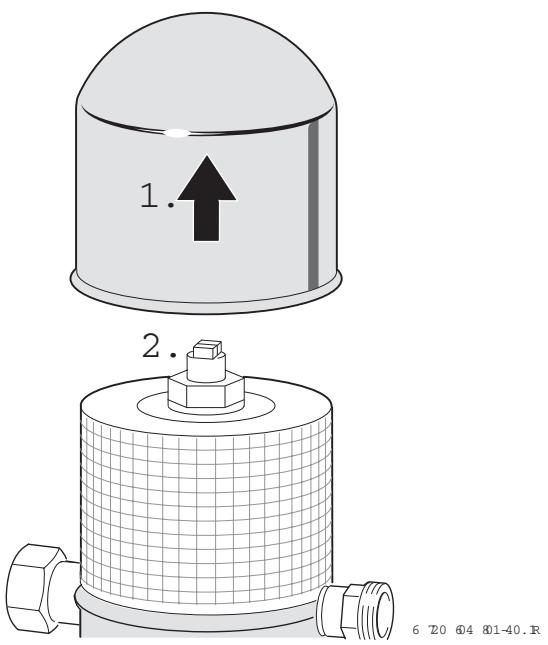

Purger

Il faut procéder à la purge du système

• Lors de la mise en route (après le replliassage)
• 4 semaines après la mise en route
• Si besoin, par exemple: bruit dans l'installation

Mise en Garde: Risque de brûlures avec le liquide caloporteur chaud! Actionner le purgeur seulement lorsque la température est < 60^ .

Lors de la vidange de l'installation les capteurs ne doivent pas etre chaud! Couvr les capteurs et vidanger l'installation si possible le matin.

Tester le liquide caloporteur

Le liquide caloporteur doit etre controle tous les deux ans, resistance au gel et valeur du pH.

Tester la résistance au gel à l'aide d'un apparéil de contrôle (valeur, environ : -30°C): Lorsque la valeur est ≥ -26°C, changer la totalité du liquide caloporteur.

Tester la valeur pH à l'aide d'une bandelette test (valeur, environ: pH 7,5): Lorsque la valeur est ≤ pH7 , changer la totalité du liquide caloporteur.

1a:

Montage sur surface horizontale :

Lorsque le support ne peut pas etre directement fixe à la surface horizontal, il est nécessaire d'alourdir.

Hauteur du lieu d'installation par rapport au sol m	Vitesse du vent 1) Km/h	Masse nécessaire pourmaintenir le support 2)Kg	Charge supportée par la surface horizontal, dûe au vent, à la neige et au poids propre au capteur 3)Kg
0 - 8	100	80	320
8 - 20	130	180	470
20 - 100	150	280	624

1)En cas de vitesse de vent plus importante, augmenter le poids.
2)Support à 45^ d'inclinaison.
3)Respecter la capacité maximale de résistance de la

Tâche 1 - Positionnement des tiges:

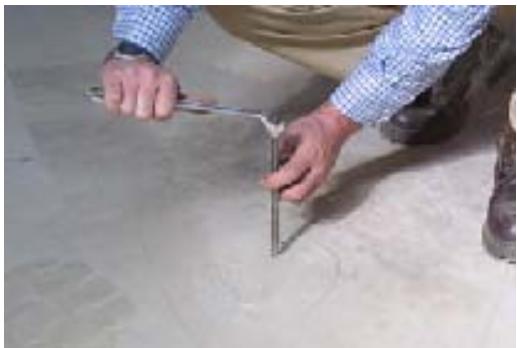

• 1a: ÀpRES avoir percé un trou de 14mm (voir en bas distance T et B), fixer dans les trous des pas de visse. Visser les tiges dans les pas de vis. Une longueur minimum de 100mm doit être vissé dans le bois.
• 1b: Fixer ensuite les fixations courtes sur les tiges (Maß C = 45mm) et couper à l'aide d'une scie à métaux le restant des tiges.

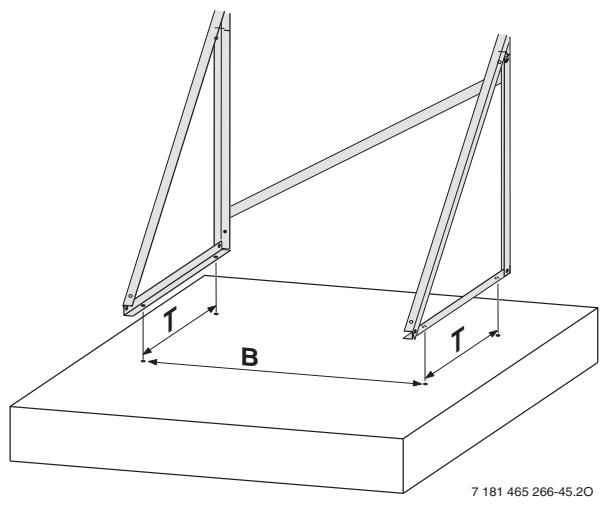

Tableau 1: Distance A - FK210 et FK260

Type	B(mm)	T(mm)
FK210	1800	940
FK260

1b:

surface horizontal

• Fixer la masse au support et la répartir également.

Le lieu d'installation doit être horizontal et plan

Remarque.:CHOIsir un endroit adapté

Poser les pieds du support le long d'une ligne droite

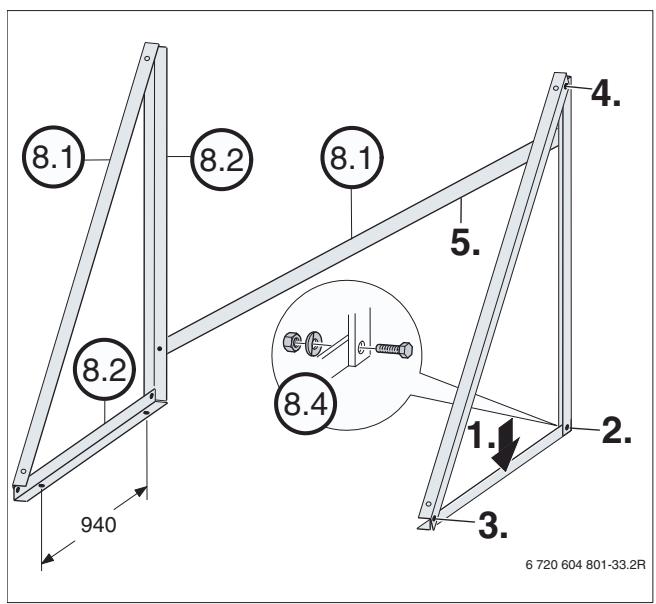

Monter le support

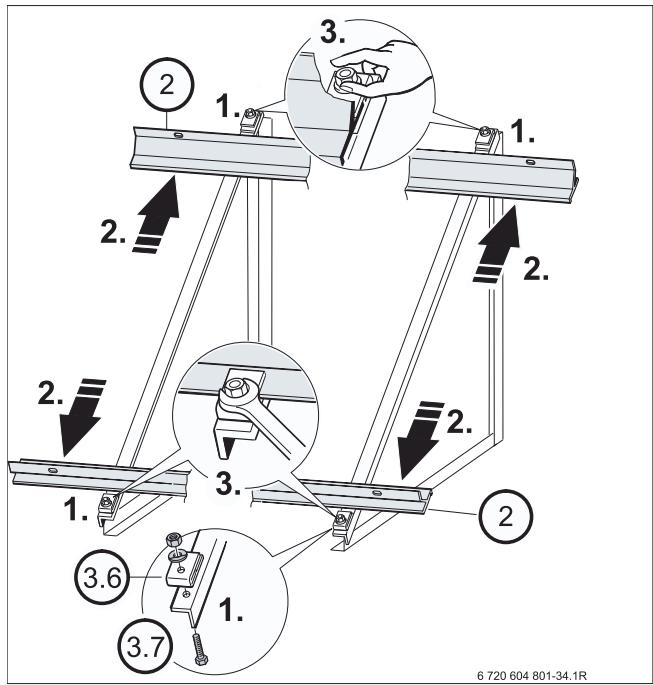

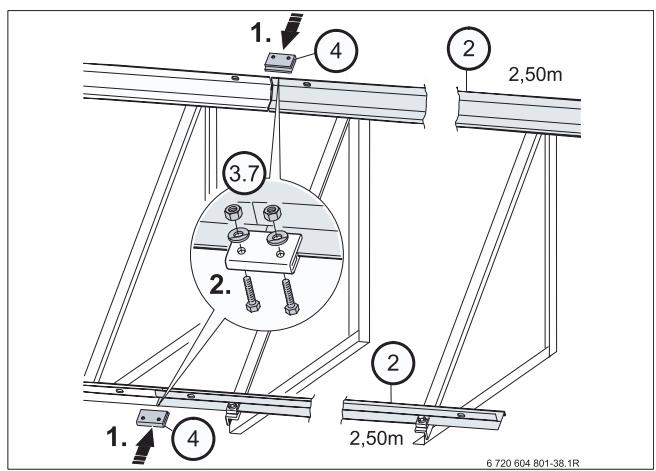

Monter les cornières supports
Complément pour un capteur

Complément pour deux capteurs

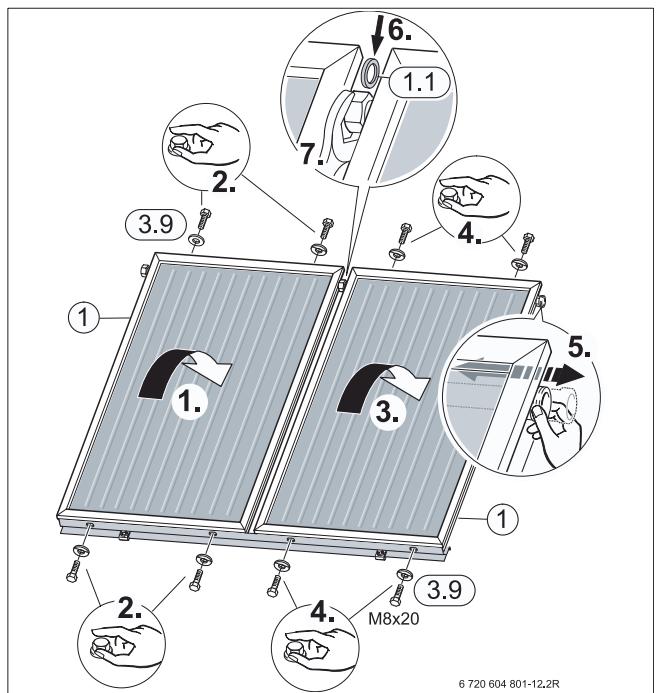

Positionner les capteurs, les stabiliser à l'aide des vis et les raccorder.
Modifier leur position si nécessaire et les fixer de manière définitive

6 20 64 81-36.R

Raccorder le purgeur et les flexibles pré-isolés

Le purgeur peut être directement raccordé au raccord prévu en sortie de capteur

6 20 64 81-16.R

Glisser la sonde de température dans le doigt de gant prévu à cet effet en sortie de capteur

• Fixer le cable de sonde au flexible isolé (ou tuyauterie cuivre) et le guider à travers la surface horizontally.
• Raccorder le cable de sonde à la régulation solaire.

Centre d'Assistance aux Professionnels

N°Indigo

0 820 00 4000

Tarif:0,12E TTC/min

Télécopieur

01 43 11 73 20

Une equipe technique de spécialistes pour répondre en direct à toutes vos questions, à des heures en harmonie avec les vôtres : du lundi au vendredi de 7 h 30 à 18 h, le samedi de 8 h 30 à 12 h et jusqu'à 16 h 30 en période hivernale.

e.l.m. leblanc - siège social et usine : 124, 126 rue de Stalingrad - F-93711 Drancy Cedex

www.elmleblanc.fr
